Roll av ritningar vid bygge – Nyckeln till tryggt projekt

Fler än 90 procent av alla byggprojekt stannar upp någon gång på grund av otydliga ritningar. När tekniska detaljer missförstås riskerar både ekonomi och säkerhet att drabbas direkt. Korrekt framtagna bygg- och konstruktionsritningar skapar trygghet genom att exakt översätta idéer till praktisk verklighet. Här får du tydlig vägledning kring vad dessa ritningar innebär och varför de är avgörande för smidig kommunikation i varje byggprojekt.

Innehållsförteckning

• Vad innebär bygg- och konstruktionsritningar?
• Olika ritningar för olika byggprojekt
• Ritningarnas roll vid lagkrav och bygglov
• Från idé till färdig konstruktion – ritningens väg
• Vanliga fel och missförstånd vid ritningsarbete

Viktiga punkter

Vad innebär bygg- och konstruktionsritningar?

Bygg- och konstruktionsritningar är detaljerade tekniska dokument som fungerar som en exakt vägledning för hur ett byggprojekt ska genomföras. De är mer än bara enkla skisser – dessa ritningar representerar en komplett visuell och teknisk blueprint som kommunicerar varje aspekt av en konstruktion från grunden.

Dessa ritningar innehåller kritiska detaljer som:

• Exakta mått och dimensioner
• Materialspecifikationer
• Strukturella detaljer
• Tekniska krav
• Konstruktionens geometriska förståelse

Konstruktionsritningar tjänar flera avgörande funktioner i byggprocessen. De säkerställer att alla involverade parter – från arkitekter och byggare till kommunala tillsynsmyndigheter – har en gemensam förståelse för projektets tekniska parametrar. Varje detalj är noggrant dokumenterad för att minimera missförstånd och maximera precision under byggnationen.

Kommunikation och precision är kärnvärdena i dessa ritningar. De fungerar som ett universellt språk som översätter arkitektens vision till konkreta bygginstruktioner. Genom att använda standardiserade skalor och symboler kan konstruktionsritningar kommunicera komplexa tekniska detaljer som annars skulle vara svåra att förmedla.

Proff-tips: Dokumentera noggrant: Innan du påbörjar ett byggprojekt, se till att dina konstruktionsritningar är genomarbetade, detaljerade och granskade av behörig professionell för att undvika framtida komplikationer.

Olika ritningar för olika byggprojekt

Variationen av konstruktionsritningar är lika mångfacetterad som byggsektorn själv. Varje projekttyp kräver specifika ritningstyper som är skräddarsydda för dess unika tekniska och strukturella behov. Från små husrenoveringar till komplexa industrianläggningar finns det en specifik ritning för varje ändamål.

Huvudtyperna av konstruktionsritningar inkluderar:

• Planritningar: Visar byggnaders våningsplan och rumslig disposition
• Sektionsritningar: Presenterar vertikala genomskärningar av byggnaden
• Fasadritningar: Illustrerar byggnadens yttre aspekter och design
• Detaljritningar: Fokuserar på specifika konstruktionsdetaljer och komponenter
• Strukturella ritningar: Beskriver bärande element och konstruktionens stabilitet

Varje ritningstyp fyller en specifik funktion i byggprocessen. Planritningar hjälper till att förstå den interna rumsliga organiseringen, medan sektionsritningar ger insikt i höjdförhållanden och våningsplan. Fasadritningar kommunicerar det estetiska uttrycket, och detaljritningar säkerställer precision i de tekniska lösningarna.

Dessa olika ritningstyper fungerar tillsammans som ett komplext kommunikationssystem. De möjliggör samordning mellan arkitekter, konstruktörer, byggare och myndigheter, vilket säkerställer att alla aspekter av ett byggprojekt är noggrant genomtänkta och dokumenterade.

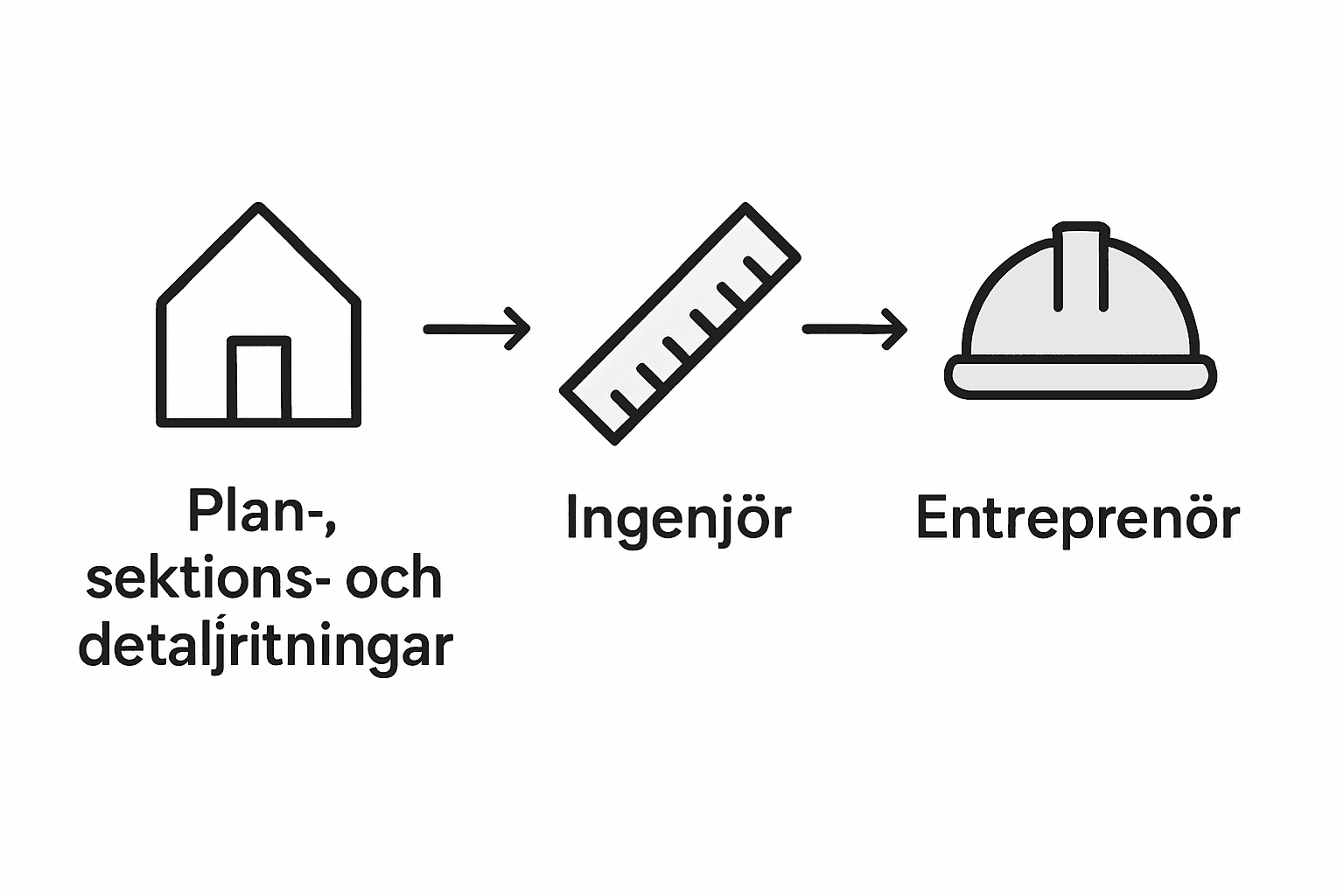

Här är en översikt över olika typer av konstruktionsritningar och deras huvudsakliga användningsområden:

Proff-tips: Rita strategiskt: Investera tid i att förstå och utveckla korrekta ritningar för varje projektfas – detta kan spara betydande kostnader och förebygga potentiella konstruktionsfel senare i processen.

Ritningarnas roll vid lagkrav och bygglov

Konstruktionsritningar är inte bara tekniska dokument utan också juridiska instrument som spelar en avgörande roll i processen för att erhålla bygglov och uppfylla lagstadgade krav. De fungerar som en formell garanti för att ett byggprojekt motsvarar de regulatoriska standarder som fastställts av myndigheter som Boverket och kommunala byggnadsnämnder.

För att säkerställa lagenlighet måste konstruktionsritningar innehålla:

• Detaljerade beskrivningar av byggnaders konstruktionsprinciper
• Materialspecifikationer som uppfyller energi- och hållfasthetskrav
• Dokumentation av säkerhetsstandarder
• Beskrivning av brandsäkerhetsåtgärder
• Redogörelse för strukturell stabilitet och belastningsförmåga

De juridiska kraven är komplexa och varierar beroende på projektets typ och storlek. Plan- och Bygglagen (PBL) och Boverkets Konstruktionsregler (EKS) ställer specifika krav som måste uppfyllas för att ett bygglov ska beviljas. Ritningarna fungerar som ett formellt bevis på att projektet motsvarar dessa tekniska och säkerhetsmässiga standarder.

Kommunala myndigheter granskar noggrant varje konstruktionsritning för att säkerställa att byggnationen uppfyller nationella och lokala byggnormer. Detta innebär en grundlig genomgång av projektets tekniska detaljer, energieffektivitet, tillgänglighet och miljöpåverkan. Godkännandet av dessa ritningar är avgörande för att få det slutliga bygglovet.

Proff-tips: Anlita experter: Konsultera en erfaren konstruktör eller arkitekt som är väl insatt i aktuella byggregler för att säkerställa att dina ritningar uppfyller alla juridiska och tekniska krav från första början.

Från idé till färdig konstruktion – ritningens väg

Vägen från en initial konstruktionsidé till en färdig byggnad är en komplex och systematisk process där konstruktionsritningar fungerar som den kritiska länken mellan kreativ vision och fysisk verklighet. Varje steg i denna resa handlar om att successivt förfina och konkretisera de ursprungliga tankarna genom allt mer detaljerade och precisa ritningar.

Huvudstegen i ritningens utvecklingsprocess inkluderar:

• Konceptuell skiss: Första utkastet som fångar projektets grundläggande idé
• Preliminär ritning: Mer detaljerad version med initial teknisk information
• Detaljerad konstruktionsritning: Fullständig teknisk specifikation
• Produktionsritning: Slutgiltig version för faktiskt byggande
• As-built ritning: Dokumentation av den faktiskt genomförda konstruktionen

I varje utvecklingsfas genomgår ritningarna successiv förfining och granskning. Arkitekter, konstruktörer och tekniska experter samarbetar för att säkerställa att varje detalj är genomtänkt och tekniskt genomförbar. Detta innebär kontinuerliga justeringar av dimensioner, materialval, strukturella element och funktionella aspekter.

Ritningens progression är mer än en teknisk process – den är en kreativ resa där abstrakta idéer successivt transformeras till konkreta, byggnara konstruktioner. Varje iteration för projektet närmare dess slutliga form, med ritningarna som ett avgörande kommunikationsverktyg mellan alla inblandade parter. Från första skissen till den slutliga produktionsritningen representerar dessa dokument projektets intellektuella och praktiska utveckling.

Proff-tips: Dokumentera kontinuerligt: Spara och arkivera samtliga versioner av dina ritningar under projektets gång för att ha en fullständig historik över utvecklingen och möjliggöra framtida referens och justeringar.

Vanliga fel och missförstånd vid ritningsarbete

Konstruktionsritningar är tekniska dokument med små marginaler för fel, och missförstånd kan få omfattande konsekvenser för hela byggprojektet. De vanligaste felen uppstår ofta genom bristande kommunikation, otydliga specifikationer och avsaknad av noggrann granskning.

Några av de mest kritiska felen inkluderar:

• Skalsfel: Felaktiga proportioner och dimensioner
• Symbolmissförstånd: Felaktig tolkning av tekniska symboler
• Materialspecifikationsfel: Ofullständiga eller felaktiga materialbeskrivningar
• Projekteringskonflikter: Motstridiga detaljer mellan olika ritningstyper
• Kommunikationsbrister: Otydliga eller mångtydiga beskrivningar

Följderna av dessa fel kan bli dramatiska. En felaktig skala kan leda till konstruktionsproblem, felaktiga materialbedömningar kan resultera i strukturella svagheter, och kommunikationsbrister kan orsaka förseningar och merkostnader. Varje litet missförstånd har potentialen att eskalera till betydligt större problem under byggprocessen.

Därför är noggrannhet, kommunikation och systematisk granskning avgörande. Experter rekommenderar att alltid ha flera ögon som kontrollerar ritningarna, använda standardiserade symboler och säkerställa att alla detaljer är entydigt beskrivna. Kommunikationen mellan arkitekter, konstruktörer och byggare måste vara kristallklar och dokumenterad.

Nedan sammanfattas vanliga misstag vid ritningsarbete och deras typiska konsekvenser:

Proff-tips: Dubbelkontrollera alltid: Låt minst två oberoende experter granska dina konstruktionsritningar för att säkerställa maximal precision och minimera risken för missförstånd.

Säkerställ ett lyckat byggprojekt med rätt ritningar och skräddarsydda träkonstruktioner

Att ha korrekta bygg- och konstruktionsritningar är nyckeln till ett tryggt och välfungerande byggprojekt. Felaktiga mått, otydliga symboler eller dålig kommunikation mellan parter kan leda till stora förseningar och ökade kostnader. Med Huvila Seppälä får du inte bara tillgång till gedigen erfarenhet och finskt hantverk utan även möjligheten att skapa träkonstruktioner som bygger på dina exakta ritningar och önskemål.

Upptäck hur vi kan hjälpa dig från ritning till leverans med våra kundanpassade timmerstommar, fritidshus och villor. Vårt fokus på snabba leveranstider och tydliga offertprocesser ger dig trygghet hela vägen. Besök Huvila Seppälä och lär dig mer om våra lösningar för dina byggprojekt. Ta första steget idag genom att kontakta oss för en personlig offert eller rådgivning och undvik vanliga ritningsfällor i ditt bygge.

Vanliga frågor

Vad är bygg- och konstruktionsritningar?

Bygg- och konstruktionsritningar är detaljerade tekniska dokument som fungerar som en vägledning för hur ett byggprojekt ska genomföras. Dessa ritningar innehåller exakta mått, materialspecifikationer, och tekniska detaljer.

Vilka typer av ritningar finns det för byggprojekt?

Det finns flera typer av konstruktionsritningar, inklusive planritningar, sektionsritningar, fasadritningar, detaljritningar och strukturella ritningar, som var och en har sitt specifika syfte i byggprocessen.

Hur påverkar konstruktionsritningar bygglov och lagkrav?

Konstruktionsritningar fungerar som juridiska dokument som säkerställer att byggprojektet uppfyller lagstadgade krav och regulatoriska standarder, vilket är nödvändigt för att få bygglov.

Vilka är de vanligaste misstagen vid ritningsarbete?

Vanliga misstag inkluderar skalsfel, symbolmissförstånd, materialspecifikationsfel och kommunikationsbrister, som kan leda till allvarliga konsekvenser för byggprojektet. Det är viktigt att noggrant granska och dokumentera ritningarna.
